 ALVF - Canon de 320 mm "Timide" et autres nains...

Aller en bas
AuteurMessage
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 10:32

Bonjour

Voici une photo du TIMIDE un canon de l'ALVF.

ALVF - Canon de 320 mm "Timide" et autres nains... Numari48

J'attends de vous une identification du calibre pour compléter mon titre. je pense à un 340 mais sans certitude

Voici notre Timide en gros plan :

ALVF - Canon de 320 mm "Timide" et autres nains... Numari49

Cordialement


Dernière édition par avz94 le Sam 28 Sep 2013 - 16:06, édité 1 fois
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
Loïc Lilian
Membre ATF40
Membre ATF40
Loïc Lilian

Nombre de messages : 2568
Localisation : Riom AUVERGNE & Bourbonnais
Date d'inscription : 26/08/2006

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 12:12

revoilà Timide, je l'ai vu passer sur axis history forum comme du 320mm modèle 1917

il y'avait 2 batteries à 4 matériels de 320mm modèle 1917 G (à glissement) :
4ème batterie du 372ème RALVF
10ème batterie du  373ème RALVF mais cette dernière semble avoir réussi à se replier en zone sud avec tous ses matériels...or ici Timide est en mauvaise compagnie

Salutations
Loïc
Revenir en haut Aller en bas
Claude Girod
Général de Brigade
Général de Brigade
Claude Girod

Nombre de messages : 2640
Age : 69
Localisation : Jura
Date d'inscription : 20/06/2010

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 12:22

Bonjour Loïc

La photo a peut être été prise après novembre 1942 ???
Cordialement !
Revenir en haut Aller en bas
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 13:45

Bonjour

merci pour vos réponses.

Après l'armistice je ne pense pas que nos canons des régiments de l'ALVF soient restés affectés dans l'armée.

Donc la photo est peut-être prise avant 42 dans un parc de démobilisation.

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 14:37

Bonjour Loïc

au dos de la photo il est inscrit : 14 juli 1940 in Gray (Saone).

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
Manuferey
Lieutenant
Lieutenant
Manuferey

Nombre de messages : 364
Localisation : USA
Date d'inscription : 07/01/2011

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 15:26

320 mm en effet pour Timide ("Bashful" dans la version originale de Disney).

Voir l'intervention de Guy François (alias ALVF) ici:


http://atlantikwall.superforum.fr/les-batteries-d-artillerie-cotiere-francaises-d-avant-guerre-f39/nom-les-sept-nains-t4095.htm?highlight=nom+les+sept+nains

Emmanuel
Revenir en haut Aller en bas
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 15:52

Bonjour Emmanuel

merci pour le lien mais il faut être membre pour afficher la page.

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
Loïc Lilian
Membre ATF40
Membre ATF40
Loïc Lilian

Nombre de messages : 2568
Localisation : Riom AUVERGNE & Bourbonnais
Date d'inscription : 26/08/2006

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 16:00

moi non plus les videurs ne me laissent pas rentrer

toutefois la légende est forte intéressante car la 4ème batterie du 372ème RALVF est justement passée par Gray pour se replier en juin...
Revenir en haut Aller en bas
ALVF
Capitaine
Capitaine


Nombre de messages : 502
Date d'inscription : 03/04/2008

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: ALVF-Timide   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 17:27

Bonsoir,

Merci pour cette photographie prise en 1940 à Gray.J'ai trois négatifs originaux allemands dont l'un est presque semblable à la belle photographie postée par "avz94".
J'ai déjà expliqué ce que je sais sur ces canons, baptisés des noms des nains de Walt Disney, sur un Forum anglo-saxon et sur celui cité en lien (où j'ai renoncé à intervenir pour des raisons diverses mais faciles à découvrir!).
Pour ATF-40, je résume donc quelques points:
-ce canon fait partie des 8 canons de 320 mm modèle 1917 en service en 1940.Ces canons sont à l'origine des canons de côte de 305 mm modèle 1893-96 montés sur des affûts à glissement Schneider en 1916 et 1917.Après usure, ces canons sont alésés au calibre 320 mm, ce qui est fait en 1918 et 1919.Les canons étaient montés pendant la Grande Guerre sur les affûts à glissement n° 3051 à 3058.
Les quatre premiers affûts-trucks avaient reçu des boggies du type des boggies de 32 cm et 274 G (à 5 essieux) modifiés à 6 essieux, ce qui est très visible sur certaines photographies de la Grande Guerre ou des photos d'école à feu des années 1930.Lors de leur passage en révision dans les années 1930, les quatre poutres-affûts portant ces essieux "irréguliers" furent remplacées par d'autres affûts à glissement achevés après la guerre et portant des canons de 305 mm modèle 1893-96 M dont le type ne fut pas retenu pour l'armement des batteries mobilisées.
C'est ce qui explique que des canons de 320 mm modèle 1917 sont montés sur des poutre-affûts immatriculées AT 3071 (et au dessus) alors que d'autres ont conservé leurs poutres-affûts de la Grande Guerre et leur immatriculation comprise entre AT 3051 et AT 3058.

-en 1939-1940, Deux batteries à quatre pièces sont armées par la 4ème batterie du IIème Groupe du 372ème RALVF et par la 10ème batterie du IVème Groupe du 373ème RALVF.

-les noms des nains de Walt Disney ont été donnés à des pièces du IIème Groupe du 372ème RALVF.Ce groupe comprend les 4ème batterie (4/320 G modèle 1917), 5ème batterie (3/305 G modèle 1906) et 6ème batterie (2/340 G modèle 1893).

-à ce jour, j'ai trouvé 5 pièces de ce groupe baptisées des noms de Walt Disney avec les photographies correspondantes d'origine allemande sauf une datant de 1939!
-AT 3072 "Timide": 320 modèle 1917.
-AT 3073 "Grincheux": 320 mm modèle 1917.

-AT 3074 "Simplet": 320 modèle 1917.
-AT....(?) "Joyeux": 320 modèle 1917.
-AT 3059 "Atchoum": 340 modèle 1893.
Reste à trouver "Prof" et "Dormeur"!

-un 340 modèle 1893 et un 320 modèle 1917 ont été abandonnés à Gray.Toutes les autres pièces de ce groupe ont été perdues à Montreux-Vieux et sur les voies ferrées au sud de Pagny-sur-Moselle à l'exception du second 340 mm modèle 1893 qui put rejoindre Bayonne, seule pièce du 372ème RALVF sauvée du Nord-Est.Par contraste, la grande majorité des pièces du 373ème RALVF purent être repliées, même celles en batterie près d'Haguenau et celles ayant tiré sur l'Allemagne jusqu'au 12 juin 1940!
Cordialement,
Guy François.
Revenir en haut Aller en bas
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptySam 28 Sep 2013 - 18:16

Bonsoir Monsieur Guy François

Merci pour toutes ces informations qui viennent compléter celles du Tome 2 de l'Artillerie Lourde à Grande Puissance.

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
RSCHERER
Lieutenant-Colonel
Lieutenant-Colonel
RSCHERER

Nombre de messages : 974
Age : 57
Localisation : PERPIGNAN (NEFIACH)
Date d'inscription : 05/01/2013

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 21 Jan 2015 - 11:31

Bonjour,

en relisant cet intéressant article d'AVZ sur "Timide", je me suis souvenu d'avoir vu une photographie de "Joyeux".

Lien : http://archivchemindefer.free.fr/LokindenKrieg/locenguer1.html

C'est juste pour illustrer ce fil.

Cordialement

Rémt SCHERER
Revenir en haut Aller en bas
Laurent Deneu
Membre ATF40
Membre ATF40
Laurent Deneu

Nombre de messages : 7022
Age : 67
Localisation : Près de Lille
Date d'inscription : 22/08/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 21 Jan 2015 - 12:16

Bonjour,

Ma petite contribution sur un sujet que je connais fort mal.

Atchoum
ALVF - Canon de 320 mm "Timide" et autres nains... Atchou10

Grincheux
ALVF - Canon de 320 mm "Timide" et autres nains... Grinch10

Joyeux
ALVF - Canon de 320 mm "Timide" et autres nains... Joyeux10

Simplet
ALVF - Canon de 320 mm "Timide" et autres nains... Simple10

Timide
ALVF - Canon de 320 mm "Timide" et autres nains... Timide10
Revenir en haut Aller en bas
En ligne
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyJeu 7 Mai 2015 - 18:04

Bonsoir

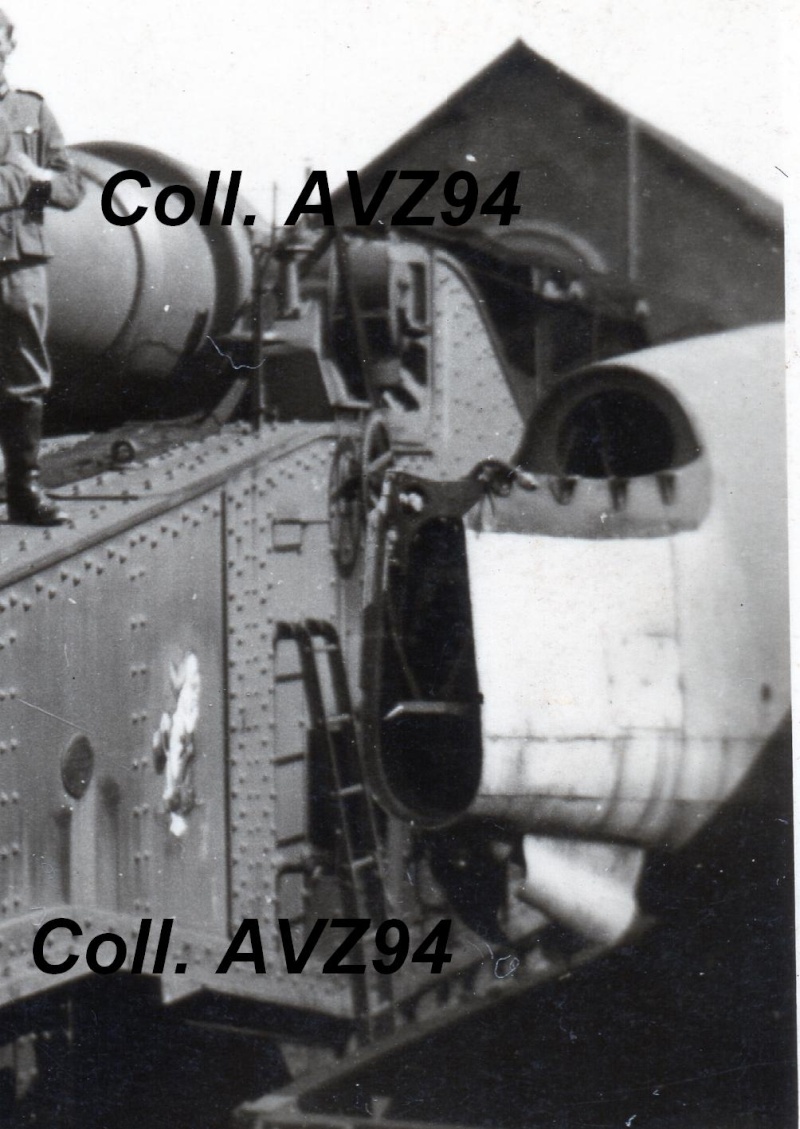

voici une autre photo du Timide

ALVF - Canon de 320 mm "Timide" et autres nains... Img01210

ALVF - Canon de 320 mm "Timide" et autres nains... Img01110

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMar 10 Nov 2020 - 15:44

bonjour,

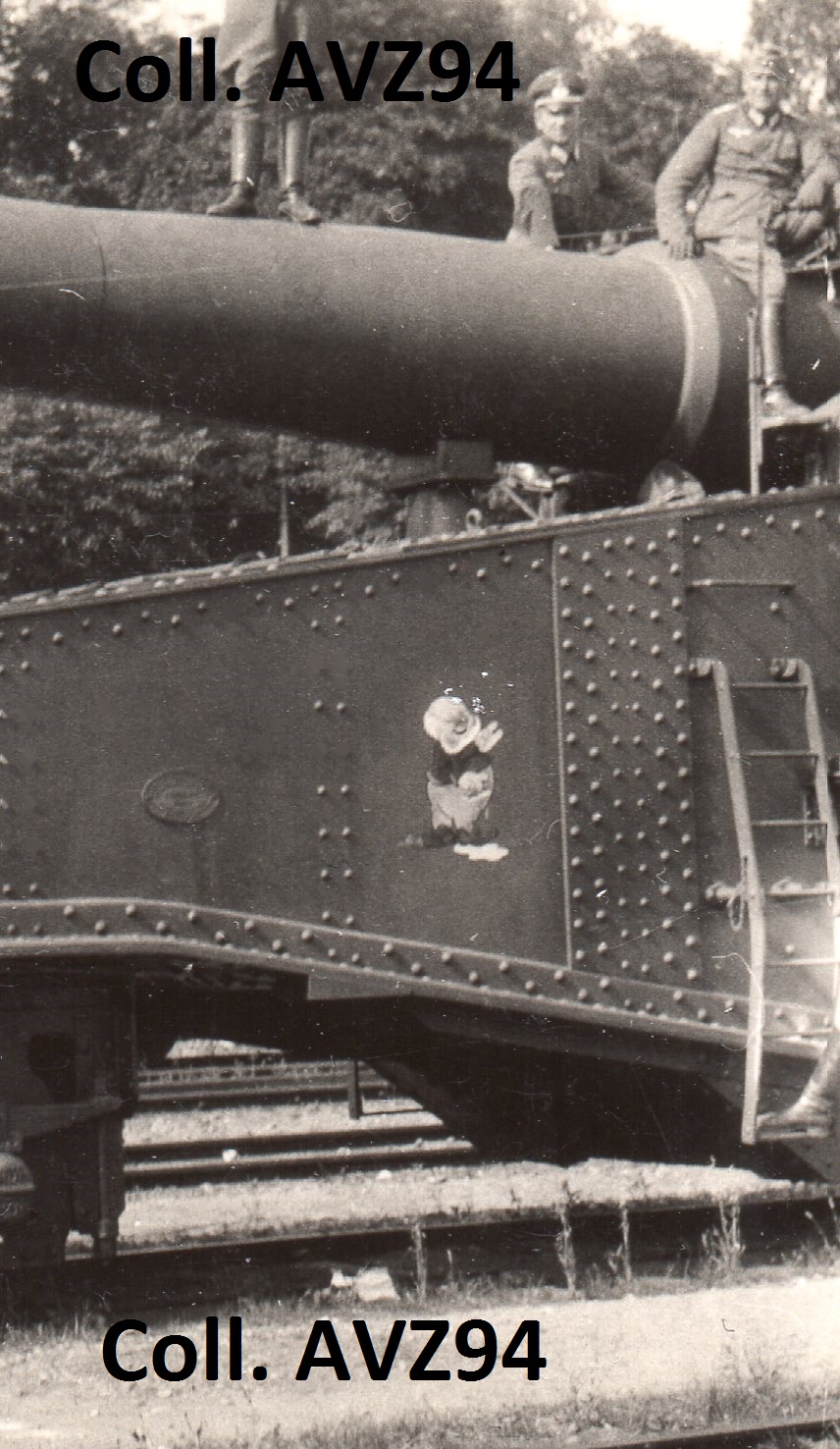

voici un autre nain.

S'agit-il bien de Joyeux ?

ALVF - Canon de 320 mm "Timide" et autres nains... 2020-566

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
Manuferey
Lieutenant
Lieutenant
Manuferey

Nombre de messages : 364
Localisation : USA
Date d'inscription : 07/01/2011

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 11 Nov 2020 - 9:40

Oui, c'est bien Joyeux.

Emmanuel
Revenir en haut Aller en bas
avz94
Membre ATF40
Membre ATF40
avz94

Nombre de messages : 7196
Age : 60
Localisation : PARIS
Date d'inscription : 30/09/2007

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 11 Nov 2020 - 10:49

Bonjour,

merci pour cette confirmation

Cordialement
Revenir en haut Aller en bas
http://sites.google.com/site/insignesmilitairesfrancais/
ALVF
Capitaine
Capitaine


Nombre de messages : 502
Date d'inscription : 03/04/2008

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Canon de 320 mm "Timide" et autres   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 11 Nov 2020 - 11:57

Bonjour,

Une précision nouvelle par rapport à mon intervention de 2013, le 320 mm modèle 1917 "Joyeux" est porté par l'affût-truck AT 3058.
Cordialement,
Guy François.
Revenir en haut Aller en bas
bbl56
Caporal ADL
Caporal ADL


Nombre de messages : 54
Age : 63
Localisation : Bretagne
Date d'inscription : 15/10/2018

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Re: ALVF - Canon de 320 mm "Timide" et autres nains...   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 11 Nov 2020 - 13:57

Sur la droite de la photo en plan large, on dirait un fuselage de LeO 45.
Revenir en haut Aller en bas
pmpm
Sergent-chef
Sergent-chef
pmpm

Nombre de messages : 160
Age : 74
Localisation : pyrenees/paris
Date d'inscription : 28/03/2010

ALVF - Canon de 320 mm "Timide" et autres nains... Empty
MessageSujet: Pointe arriere du Leo45   ALVF - Canon de 320 mm "Timide" et autres nains... EmptyMer 11 Nov 2020 - 15:30

bbl56 a écrit:
Sur la droite de la photo en plan large, on dirait un fuselage de LeO 45.

Bien vu bbl 56 ! Cela est sans doute la pointe arrière avec en dessous des elements de la roulette de queue. cela correspond à un écorché de l'arrière du fuselage que j'ai trouvé en page 58 du livre "leo45, amiot 350 et autres b4"   édité par Docavia.

Amitiés à tous  pmpm
