La lunette APX Mle 1921

Bonjour,

je tenais à vous présenter la lunette de tir APX Mle 1921.

Cette lunette est destinée à être montée sur le fusil 1886 M93 Lebel, fusil le plus précis en service.
Elle remplace les lunettes APX 1916 et 1917 montée sur lebel et berthier.

Contrairement à la lunette modèle 1917 qui peut être montée sur n'importe quelle arme, la lunette Mle 1921 voit son rail fixé à demeure sur des fusils sélectionnés pour leur précision. Les armes ainsi équipées (une par compagnie en principe) sont confiées à de "bons tireurs" particulièrement soigneux avec leur arme. On ne parle donc pas en France de tireurs d'élite ou de sniper.

http://armesfrancaises.free.fr/FR%20Mle%201886%20M93%20sniper.html

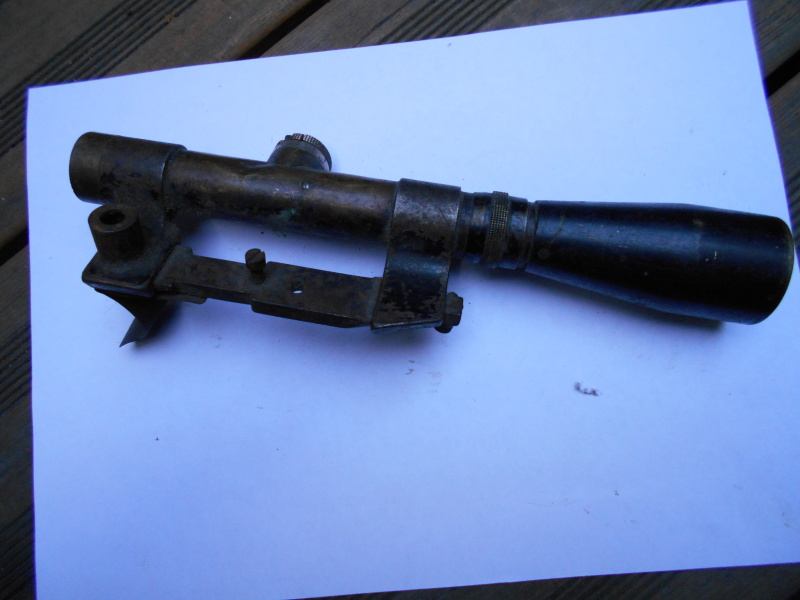

La lunette:

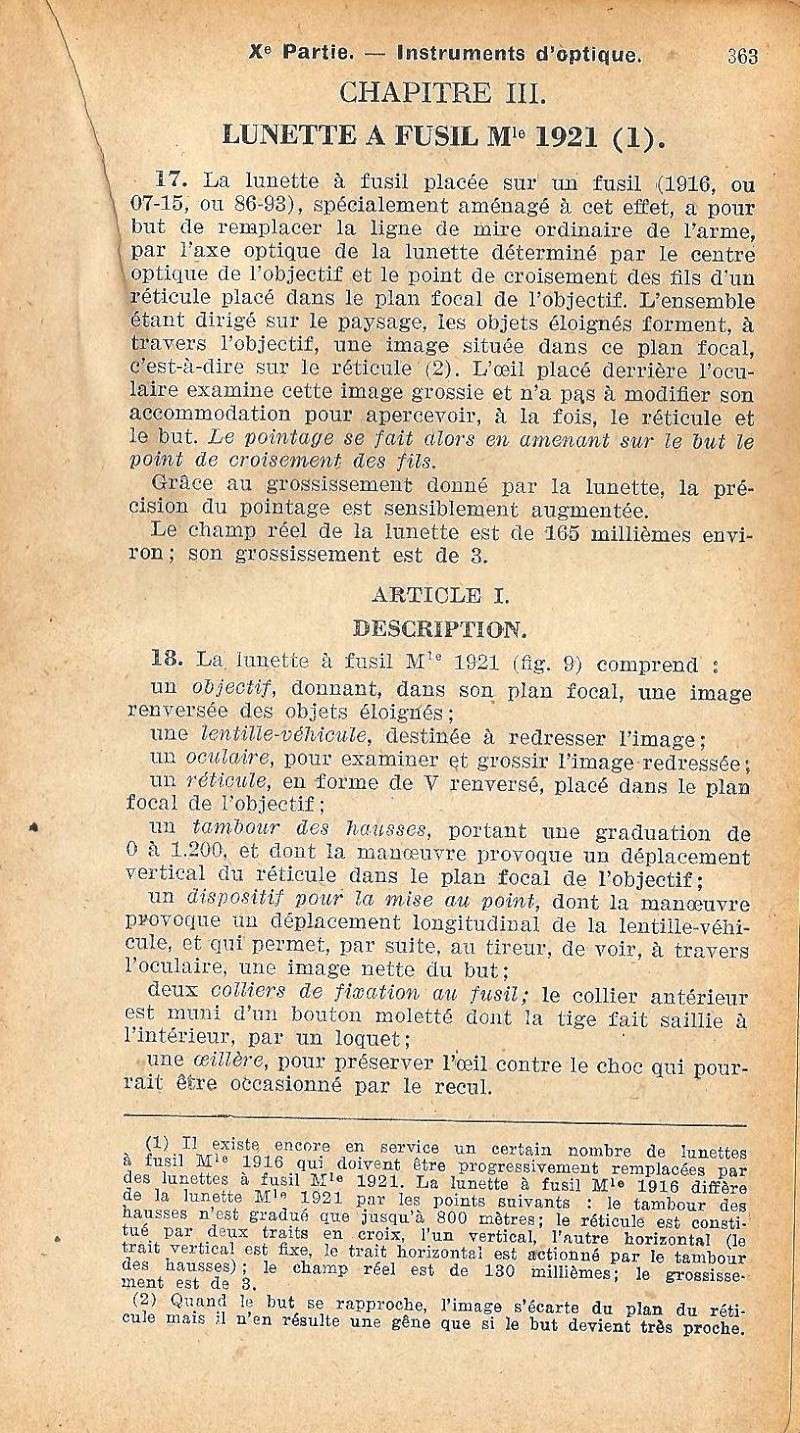

La notice d'époque tirée d'un manuel français sur l'armement, édition de 40:





Si quelqu'un possède une photographie d'époque 39-40 de cette lunette montée sur un lebel, ce serait super.

Merci d'avance pour le partage,
amicalement,
Romain

Etant donné sa relative rareté de nos jours, sommes-nous sûr que ces lunettes ont bien été distribuées en 39-40? Et si oui, à quelle échelle?

WOW merci beaucoup pour avoir publié ces photos !!


Félicitations pour une optique fantastique!


Le grossissement est 3x, mais savez-vous le champ de vision en degrés?

Quel est le nom du document que vous avez montré?



Puis-je se il vous plaît obtenir une copie de l'intégralité du document?

Bonjour,

la lunette n'est malheureusement pas à moi. Dommage.

Le document est l"Instruction sur l'armement et le matériel de tir", édition de 1940 chez Charles-Lavauzelle, imprimé en 1942 pour mon exemplaire. Difficile d'en faire une copie intégrale car le document compte 470 pages.

Des renseignements sur une arme en particulier sont possibles cependant.

Bonne journée,
amicalement,
Romain

ps: personne n'a une photographie de la lunette en situation en 39-40?

Il y en avait encore quelques unes en1962 en Algérie,elles étaient surnuméraires et non enregistrées pour les dotations,elles ont donc été détruites et les restes enterrés....

Bonjour Alfred,

ahhh, le recyclage de l'armée française... dommage pour ces lunettes.

Bonne journée,
amicalement,
Romain

Bonsoir Romain,

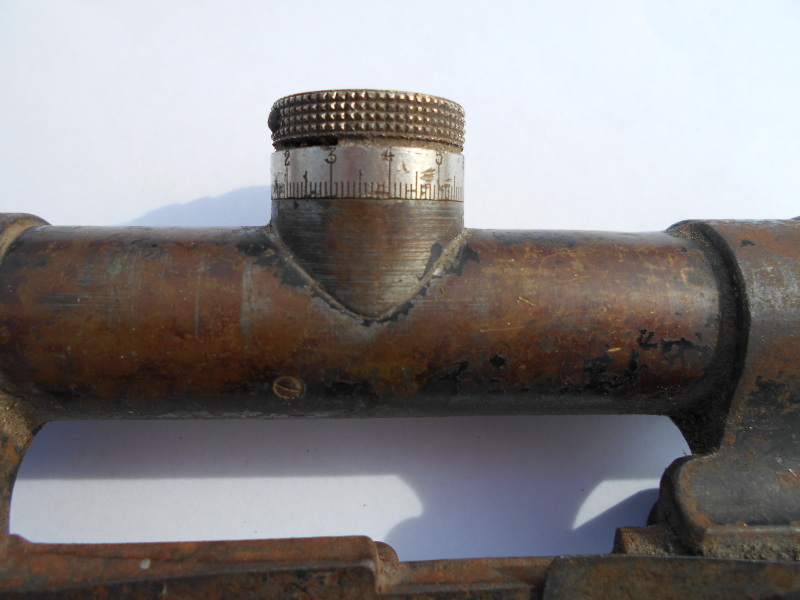

pourrais tu faire une photo du dessus de la lunette partie arrière car normalement il doit y figurer le modéle , le type et le numéro de série.
Je possède une APX 21 mais le pieds sont différents et non décalés8
Je ne connais pas non plus l'interface sur laquelle elle est montée!
à te lire
Cdt
professeur

Bonsoir professeur,

la réponse est tardive, mais je ne peux pas faire la photographie en question car la lunette n'est malheureusement pas à moi.

Bonne soirée,
amicalement,
Romain

Une lunette de précision n'est-elle pas classée 1ere cat  ? comme on ne peut la démilitariser, on les a détruites.

Flahaut a écrit:

Une lunette de précision n'est-elle pas classée 1ere cat  ? comme on ne peut la démilitariser, on les a détruites.

Bonjour .

Le classement des armes est depuis quelques temps déjà, catégorisé en A, B, C et D.
Ensuite, je n'ai pas connaissance de classement particulier des lunettes d'armes, exception faite de vision nocturnes ( Contre le braconnage je présume... )

Bonjour,

Sur le sujet initial, à savoir le montage d'une lunette sur un fusil Mle 1886 M93, le "Bulletin d'information sur les études de matériels" du 15 janvier 1940 précise que :

"La mise au point d'un fusil à lunette n'a pu aboutir avec le fusil 86 M. 93 dont le réglage varie constamment par suite des déformations du canon occasionnées par le fût. Cette étude va être reprise avec les nouvelles armes individuelles, fusil Mle 1936 et fusil automatique, moins sensibles à ces dérèglages, en vue de doter d'un fusil à lunette quelques tireurs d'élite par compagnie."
